Přístrojový transformátor napětí

VTS 25P

Přístrojové transformátory napětí VTS 25P.1 a VTS 25P.2 jsou jednofázové jednopólově izolované transformátory určené pro použití v sítích vysokého napětí. Jsou určeny k měření a jištění rozvodných zařízení vn vnitřního provedení.

Přístroje jsou vybaveny vn pojistkou, chránicí okolní rozvodný systém.

Hodnoty sekundárních napětí jsou 100/√3, 110/√3, 120/√3, pomocných sekundárních napětí pak 100/3, 110/3, 120/3 V.

Třídy přesnosti pro měřící vinutí jsou 0.2, 0.5, 1, 3 pro jistící vinutí 3P a 6P.

Poptat

Popis

Přístrojové transformátory napětí VTS 25P.1 a VTS 25P.2 jsou jednofázové jednopólově izolované transformátory určené pro použití v sítích vysokého napětí. Jsou určeny k měření a jištění rozvodných zařízení vn vnitřního provedení.

Přístroje jsou vybaveny vn pojistkou, chránicí okolní rozvodný systém.

Hodnoty sekundárních napětí jsou 100/√3, 110/√3, 120/√3, pomocných sekundárních napětí pak 100/3, 110/3, 120/3 V.

Třídy přesnosti pro měřící vinutí jsou 0.2, 0.5, 1, 3 pro jistící vinutí 3P a 6P.

Transformátory splňují požadovanou třídu přesnosti v rozmezí 25 % až 100 % jmenovité zátěže.

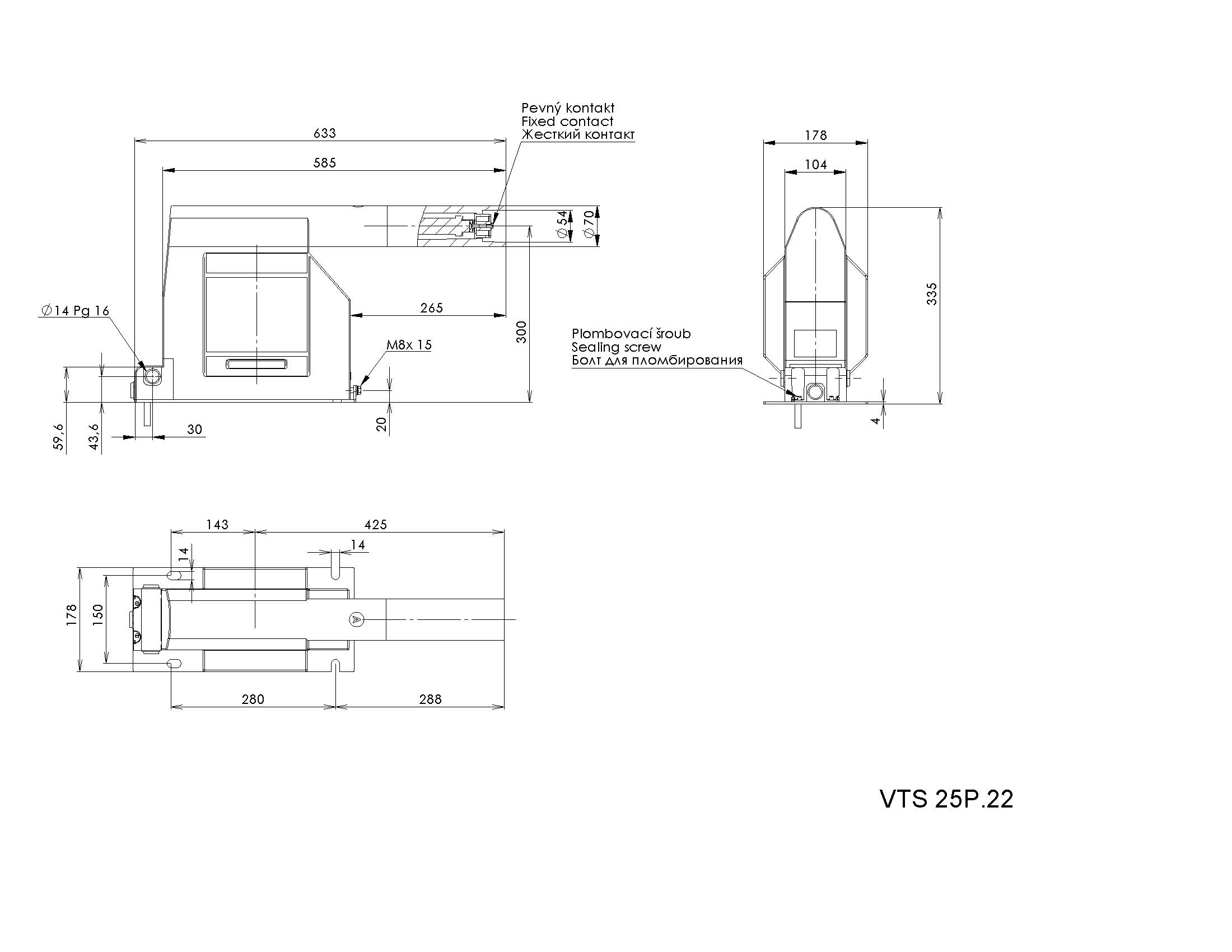

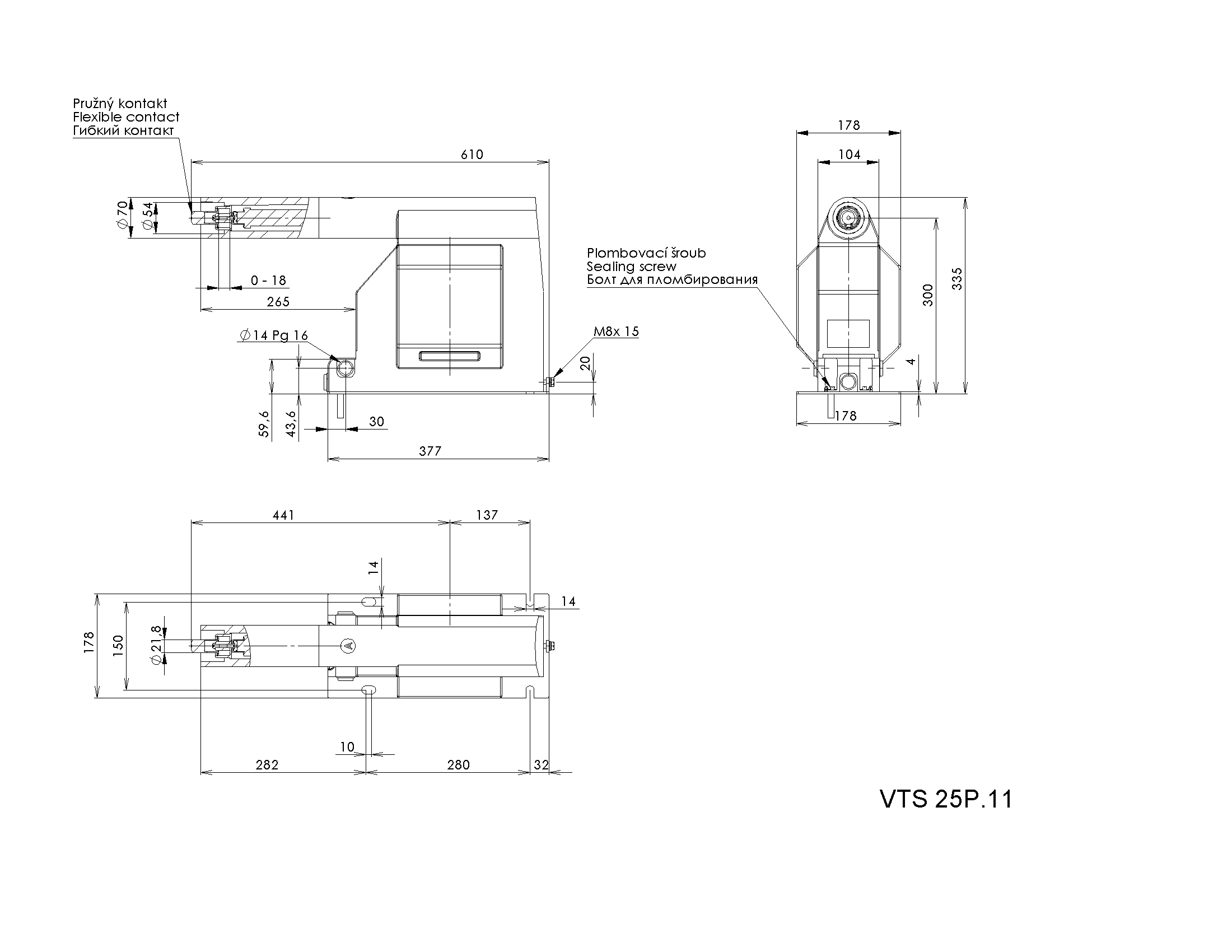

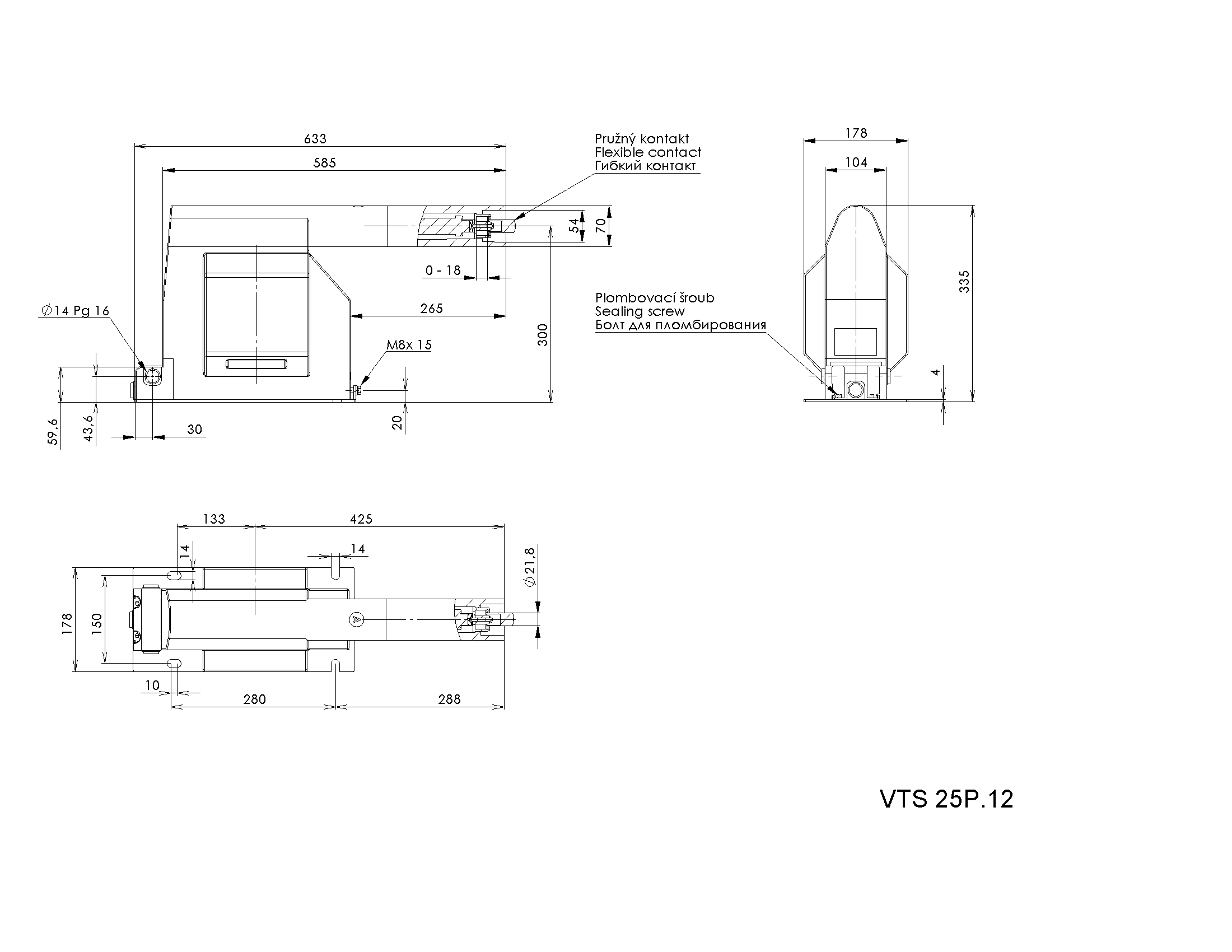

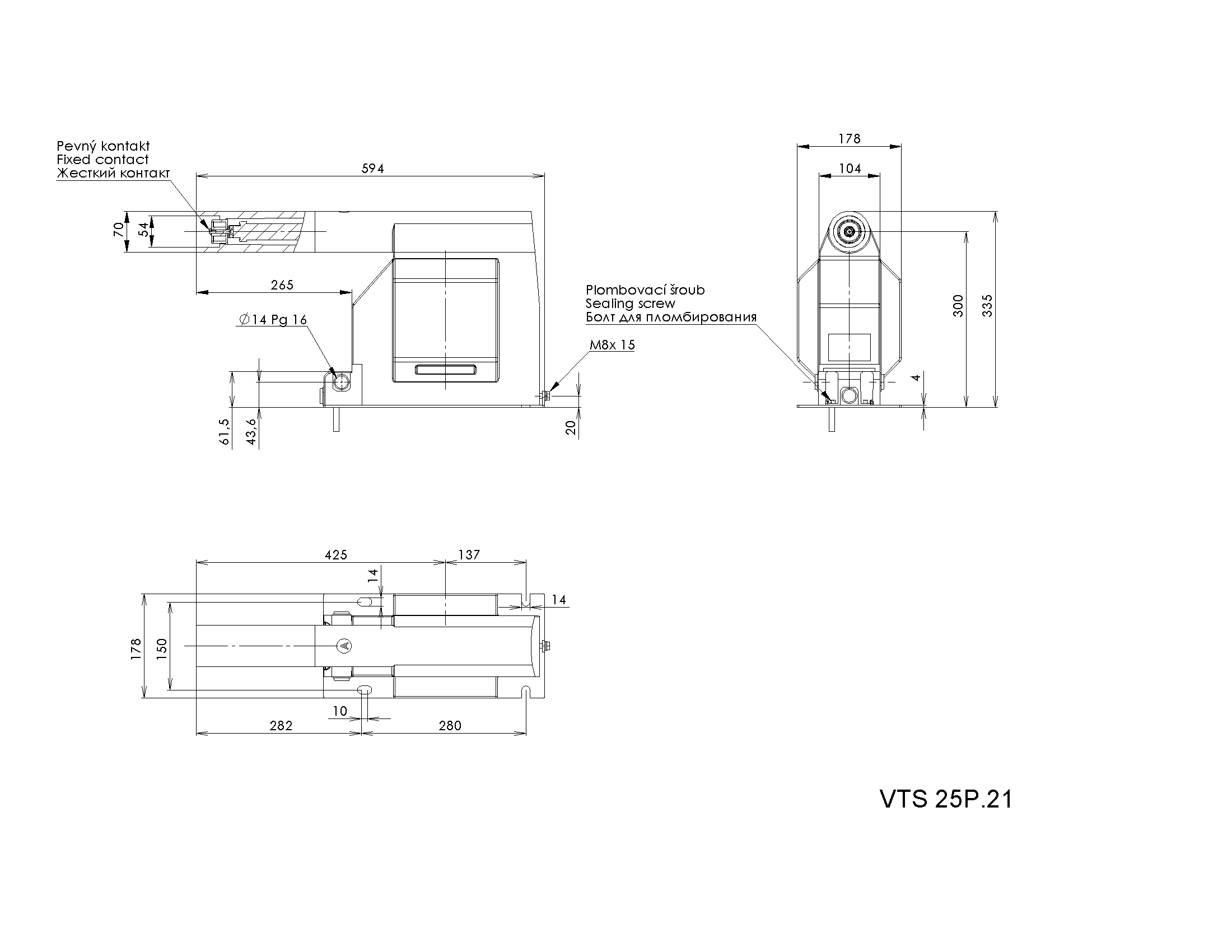

Součástí těla transformátorů VTS 25P je epoxidový nástavec s pojistkou SIBA ( 0.3 A nebo 0.6 A) event. VPO T32 nebo T50 (32 nebo 50mA). Pojistku lze odejmout či vložit pomocí šroubovatelného epoxidového tubusu (viz návod na montáž v příbalu). Vn kontakt může být u verze VTS 12P.1 pružný pro instalaci na vozík rozváděče, nebo u verze VTS 25P.2 pevný pomocí šroubu M6 viz náčrtek. ( v objednávce je nutno přesně specifikovat verzi ) Při využití pevného kontaktu doporučujeme kabelová oka dle použitého průřezu vodiče.

Magnetický obvod napěťových transformátorů je vyroben z orientovaných transformátorových pásků ve tvaru „C“ jádra. Všechny aktivní části transformátoru jsou zality epoxidovou směsí. Tato hmota plní funkci nejen elektroizolační, ale i mechanickou.

Transformátory se upevňují pomocí čtyř šroubů za otvory v základové desce. Vývod primárního vinutí „A“ je vyveden pomocí svorníku M10.

POZOR při jiném způsobu kontaktování nesmí dojít k mechanickému předepnutí vn šroubu ve směru od těla transformátoru.

K připojení na sekundární vývody doporučujeme použít kabelová oka dle použitého průřezu vodiče. Sekundární svorkovnice je opatřena krytem s plombovacím šroubem. Uvnitř je uložen příbal, který obsahuje propojky a šroubky pro možnost uzemnění vinutí (viz „Návod pro obsluhu a montáž“).

V případech, kde se požaduje náhrada za starší typy transformátorů (různých výrobců), dodáváme přístroje VTS 25P na upravených základových deskách se shodnými montážními roztečemi nahrazovaných typů.

Přístrojové transformátory napětí VTS 25P vyhověly všem zkouškám dle ČSN EN 60044-2 a GOST 15 150 pro T3 a U3.

Na přání zákazníka zajišťujeme úřední ověření.

Jiné technické parametry je možno konzultovat s výrobcem.

Tento transformátor není navržen jako samojistící. Za účelem ochrany přístroje před destrukcí v důsledku nestandardních jevů jako je přepětí, ferorezonance, přechodové jevy apod. je nutné transformátor opatřit vhodnou ochranou. Více informací o nestandardních jevech a jištění naleznete na www.kpbintra.cz v sekci „podpora“.

Číst více

Parametry

  • Nejvyšší napětí soustavy: 24/25 kV
  • Zkušební napětí střídavé: 50 kV
  • Zkušební napětí impulsní: 125 kV
  • Jmenovité primární napětí: 3000/√3 – 22000/√3 V
  • Jmenovité sekundární napětí: 100/√3, 110/√3, 120/√3 V
  • Jmenovité pomocné napětí: 100/3, 110/3, 120/3 V
  • Třída přesnosti – měření: 0,2, 0,5, 1, 3
  • Třída přesnosti – jištění: 3Р, 6Р
  • Jmenovitá zátěž: 5 – 150 VA
  • Krajní výkon: tento údaj bude uveden jen na žádost zákazníka
  • Jmenovitý kmitočet: 50 Hz
  • Hmotnost: 30 kg
  • Teplotní třída izolace: E
  • Provozní podmínky: provozní teplota od -5 do +40 °C odpovídá teplotní třídě -5/40 dle ČSN EN 61869-1
  • Norma: ČSN EN 60044-2, IEC EN 60044-2, ČSN EN 61869-1, ČSN EN 61869-3, IEC EN 61869-1, IEC EN 61869-3, GOST 15 150
